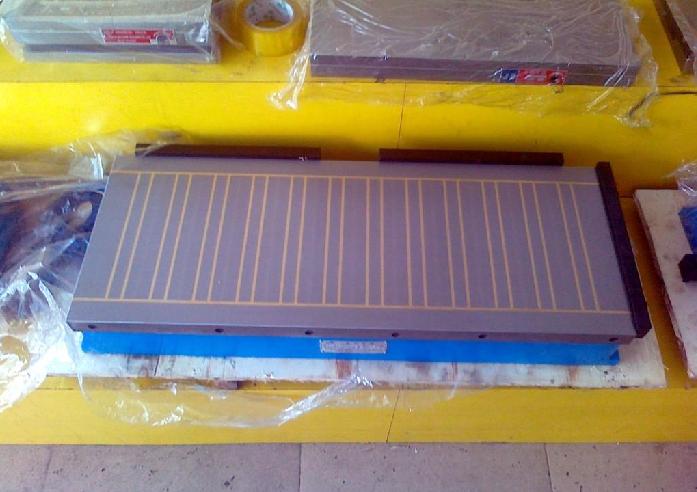

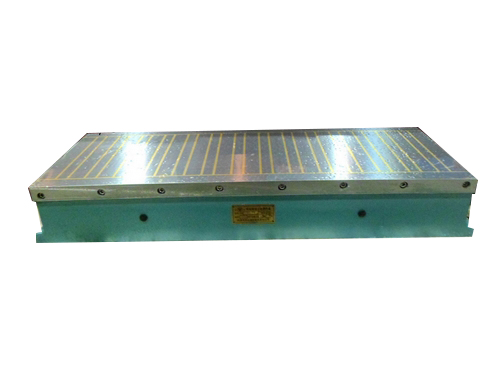

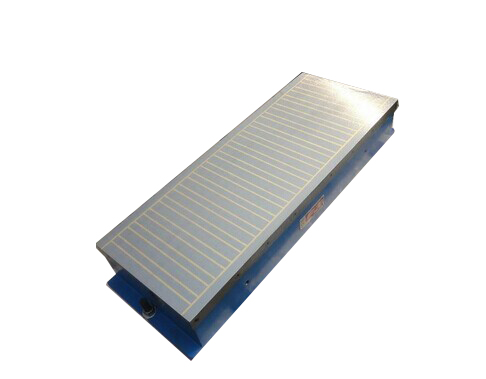

铣床用强力电磁吸盘F型 | |
---|---|
型号: | X91 |
类型: | 铣刨用强力电磁吸盘F型 |
长度: | 1800mm |
宽度: | 800mm |
高度: | 140mm |
重量: | 1220kg |
铣刨用强力电磁吸盘是电磁吸盘的一种,因其制作工艺比较复杂,吸力强大,可以用在铣床刨床上,顾名强力电磁吸盘或铣刨用强力电磁吸盘。
性能:铣刨用强力电磁吸盘和各种铣床、刨床配套使用。它吸力强,使用安全可靠,对机械不宜装夹的工件定位非常方便。其中X91F系列产品能防止铣刨刀具磁化,提高加工精度。吸力≥160N/CM2。对于需要使用强吸力的磨床加工工件时,铣刨用强力电磁吸盘也可配套使用。
使用:在使用方式上,基本需要和电磁吸盘控制器配套使用.
铣刨用强力电磁吸盘由底壳,铁芯,线圈,面板,接线盒组成.其制作工艺如下:
1.选择合适的材料进行焊接或者铸造底壳
2.把铁芯按照不同吸盘的种类安装在底壳上
3.缠绕相应匝数和技术参数的线圈,烘干后套在铁芯上
4,底壳内部浇注沥青或者其他防水材料
5,制作面板,与底壳部分安装在一起
铣刨用强力电磁吸盘采用直流供电,具有稳定,吸力强,剩磁小等特点.
铣刨用强力电磁吸盘按照不同分类可分为普通吸力吸盘和强力吸盘.普通吸力吸盘吸力10-12公斤每平方厘米,强力电磁吸盘不低于15公斤每平方厘米.按照用途可分为磨床用电磁吸盘,铣床刨床用电磁吸盘,磨刀机电磁吸盘等
用途和特性
使用说明:
铣刨用强力电磁吸盘两侧有吊装螺孔,在安装时拧入T形螺钉即可吊装,用T形块和螺钉固定在工作台上,接通机床上的直流电源和地线,然后将吸盘上平面精磨一次,以保证上平面对底面的平行度。
在吸附工件时,只要搭接相邻的两个磁极,即可获得足够的定位吸力,即可进行磨削加工。
通过机床按钮,可实现工件的通磁和退磁。
维护保养和安全须知:
吸盘不得严重磕碰,以免破坏精度,在闲置时,应擦净,涂防锈油。
吸盘外壳应接地,以免漏电伤人
铣刨用强力电磁吸盘 主要规格尺寸
型号 | 主要尺寸mm | 整流控制器 | 额定电压 | 额定功率 | 净重 | 包装箱外尺寸 | ||
长L | 宽W | 高H | ||||||
X91 200*400 | 400 | 200 | 165 | 225 | 110 | 157 | 86 | 75*32*23 |
X91 230*635 | 635 | 230 | 155 | 255 | 110 | 220 | 128 | 83*38*27 |
X91 240*630 | 630 | 240 | 160 | 255 | 110 | 220 | 120 | 83*32*27 |
X91 300*800F | 800 | 300 | 132 | 350 | 110 | 350 | 206 | 108*40*18.5 |
X91 300*1000F | 1000 | 300 | 135 | 500 | 110 | 440 | 230 | 135*50*18.5 |
X91 400*800F | 800 | 400 | 135 | 500 | 110 | 440 | 250 | 110*50*18.5 |
X91 400*1000F | 1000 | 400 | 135 | 500 | 110 | 500 | 310 | 135*47*18.5 |
X91 500*1000 | 1000 | 500 | 124 | 800 | 110 | 600 | 376 | 130*60*18.5 |
X91 600*1000 | 1000 | 600 | 126 | 800 | 110 | 600 | 420 | 130*70*18.5 |
X91 600*1200 | 1200 | 600 | 140 | 1000 | 110 | 720 | 450 | 135*68*16 |
X91 600*1500 | 1500 | 600 | 140 | 1500 | 110 | 1030 | 560 | 175*70*15 |
X91 800*1500 | 1500 | 800 | 150 | 1000 | 110 | 860 | 720 | 167*85*15 |
X91 800*1600 | 1600 | 800 | 140 | 1000 | 110 | 760 | 910 | 182*86*15 |
X91 800*1800 | 1800 | 800 | 140 | 1000 | 110 | 880 | 1220 | 210*90*20 |
X91 1000*1000 | 1000 | 1000 | 135 | 1500 | 110 | 1050 | 750 | 118*106*14.5 |
X91 1000*2000 | 2000 | 1000 | 150 | 2000 | 110 | 1520 | 1400 | 220*106*16 |
X91 1100*1200 | 1200 | 1100 | 140 | 1500 | 110 | 1210 | 860 | 140*110*15.5 |
X91 220*1740 | 1740 | 220 | 110 | 500 | 110 | 400 | 310 | 12*30*12 |
