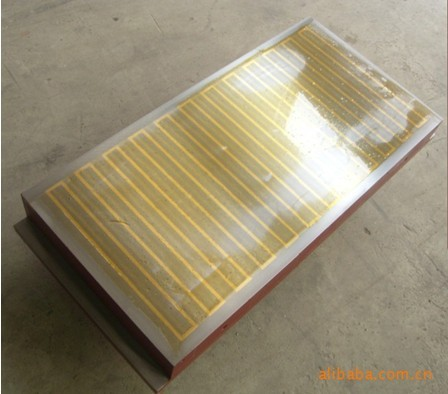

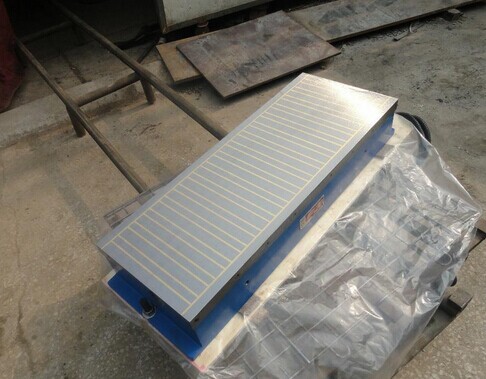

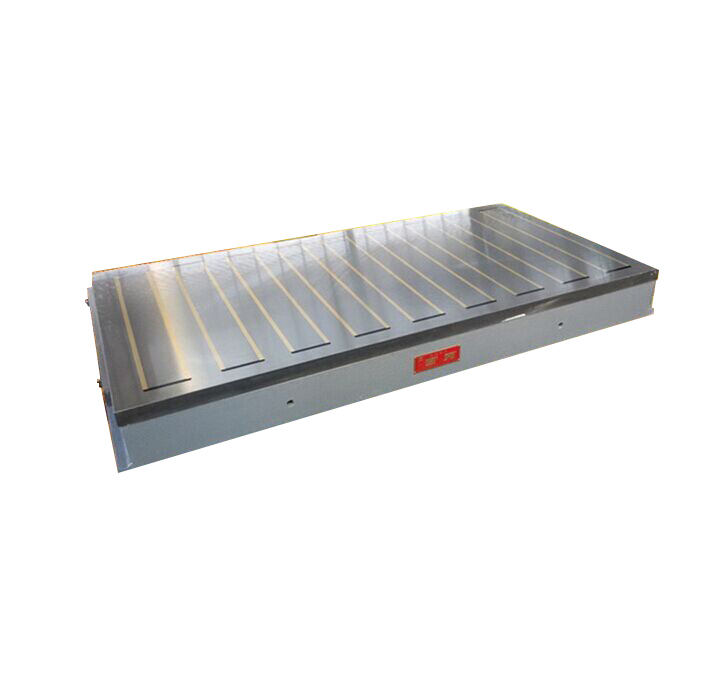

| 铣刨用强力电磁吸盘厂家 | |
|---|---|
| 型号： | X91 600*1200 |
| 类型： | 铣刨用电磁吸盘 |
| 长度： | 1200mm |
| 宽度： | 600mm |
| 高度： | 126mm |
| 重量： | 660kg |
产品性能:
铣刨用强力电磁吸盘和各种铣床、刨床配套使用。它吸力强，使用安全可靠，对机械不宜装夹的工件定位非常方便。其中X91F系列产品能防止铣刨刀具磁化，提高加工精度。吸力160N/CM2。对于需要使用强吸力的磨床加工工件时，铣刨用强力电磁吸盘也可配套使用。
使用说明： 在使用方式上,基本需要和电磁吸盘控制器配套使用.目前临清市智嘉机械制造有限公司的强力电磁吸盘和控制器配套后符合国家标准JB/T 10150-1999强力电磁吸盘.
铣刨用强力电磁吸盘由底壳,铁芯,线圈,面板,接线盒组成.其制作工艺如下
1.选择合适的材料进行焊接或者铸造底壳
2.把铁芯按照不同吸盘的种类安装在底壳上
3.缠绕相应匝数和技术参数的线圈,烘干后套在铁芯上
4,底壳内部浇注沥青或者其他防水材料
5,制作面板,与底壳部分安装在一起
铣刨用强力电磁吸盘采用直流供电,具有稳定,吸力强,剩磁小等特点.
铣刨用强力电磁吸盘按照不同分类可分为普通吸力吸盘和强力吸盘.普通吸力吸盘吸力10-12公斤每平方厘米,强力电磁吸盘不低于15公斤每平方厘米.按照用途可分为磨床用电磁吸盘,铣床刨床用电磁吸盘,磨刀机电磁吸盘等.
用途和特性：
铣刨用强力电磁吸盘系平面磨床或铣床的磁力工作台，用以吸附各类导磁工件，实现工件的定位和磨削加工。该系列吸盘吸力均匀，定位可靠，操作方便，可直接安装在平面磨床或铣床上使用，是一种理想的磁力夹具。
使用说明：
铣刨用强力电磁吸盘两侧有吊装螺孔，在安装时拧入T形螺钉即可吊装，用T形块和螺钉固定在工作台上，接通机床上的直流电源和地线，然后将吸盘上平面精磨一次，以保证上平面对底面的平行度。
在吸附工件时，只要搭接相邻的两个磁极，即可获得足够的定位吸力，即可进行磨削加工。
通过机床按钮，可实现工件的通磁和退磁。
吸盘不得严重磕碰，以免破坏精度，在闲置时，应擦净，涂防锈油。
吸盘外壳应接地，以免漏电伤人
电磁吸盘执行标准 :JB/T 10577-2006 电磁吸盘。
|
型号 |
主要尺寸mm |
整流控制器 |
额定电压 |
额定功率 |
净重kg |
包装箱外尺寸 |
||
|
长L |
宽W |
高H |
||||||
|
X91 200*400 |
400 |
200 |
165 |
225 |
110 |
157 |
86 |
75*32*23 |
|
X91 230*635 |
635 |
230 |
155 |
255 |
110 |
220 |
128 |
83*38*27 |
|
X91 240*630 |
630 |
240 |
160 |
255 |
110 |
220 |
120 |
83*32*27 |
|
X91 300*800F |
800 |
300 |
132 |
350 |
110 |
350 |
206 |
108*40*18.5 |
|
X91 300*1000F |
1000 |
300 |
135 |
500 |
110 |
440 |
230 |
135*50*18.5 |
|
X91 400*800F |
800 |
400 |
135 |
500 |
110 |
440 |
250 |
110*50*18.5 |
|
X91 400*1000F |
1000 |
400 |
135 |
500 |
110 |
500 |
310 |
135*47*18.5 |
|
X91 500*1000 |
1000 |
500 |
124 |
800 |
110 |
600 |
376 |
130*60*18.5 |
|
X91 600*1000 |
1000 |
600 |
126 |
800 |
110 |
600 |
420 |
130*70*18.5 |
|
X91 600*1200 |
1200 |
600 |
140 |
1000 |
110 |
720 |
450 |
135*68*16 |
|
X91 600*1500 |
1500 |
600 |
140 |
1500 |
110 |
1030 |
560 |
175*70*15 |
|
X91 800*1500 |
1500 |
800 |
150 |
1000 |
110 |
860 |
720 |
167*85*15 |
|
X91 800*1600 |
1600 |
800 |
140 |
1000 |
110 |
760 |
910 |
182*86*15 |
|
X91 800*1800 |
1800 |
800 |
140 |
1000 |
110 |
880 |
1220 |
210*90*20 |
|
X91 1000*1000 |
1000 |
1000 |
135 |
1500 |
110 |
1050 |
750 |
118*106*14.5 |
|
X91 1000*2000 |
2000 |
1000 |
150 |
2000 |
110 |
1520 |
1400 |
220*106*16 |
|
X91 1100*1200 |
1200 |
1100 |
140 |
1500 |
110 |
1210 |
860 |
140*110*15.5 |
|
X91 220*1740 |
1740 |
220 |
110 |
500 |
110 |
400 |
310 |
12*30*12 |
可按用户要求订做，由于技术不断进步，参数改变，不另行通知。
