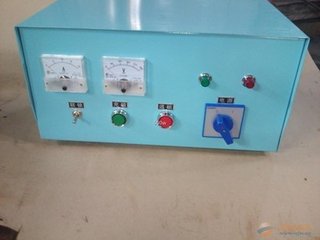

电磁吸盘控制器
型号:
类型: 电磁吸盘控制器
长度: mm
宽度: mm
高度: mm
重量: kg

电磁吸盘

基本简介

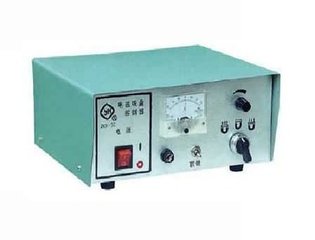

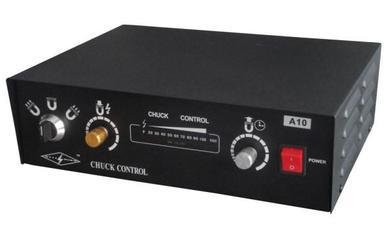

​    在我国范围内,可以分为电路板结构和插件结构两种.电路板结构的控制器具有轻巧便挟的特点,电压可调.插件结构的控制器主要有变压器,接触器,时间控制器等组装而成,具有结实耐用易维修等特点.二者都可对电磁吸盘进行控制充退磁,可以根据相应的特点进行选择.由降压整流电路、转换开关和欠电流保护电路组成。
    电磁吸盘控制器使用说明:
一、 适用范围
本整流控制器适用于额定功率以下的各种电磁吸盘的控制。
二、技术参数
机床联控:具有机床与电磁吸盘控制线路的联锁装置。
充退磁能达到最佳效果,一般工件能够完全退磁、合金及含碳较高的工件退磁后剩磁极小。
三、 工作原理
交流电压380V经变压器降压后,经过整流器整流变成110V直流后经控制装置进入吸盘此时吸盘被充磁,退磁时通入反向电压线路,控制器达到退磁功能。
四、 使用方法
将开关打开指示灯(红灯)亮,表示整流控制器电源接通,电压表上有输出电压指示;按下绿按钮指示灯(绿灯)亮,电流表上有工作电流指示。此时吸盘通电有磁,主机联锁线路接通主机,机床可以启动开始工作,工作完毕后按下红按钮(绿灯灭),吸盘退磁,放开按钮,控制器内继电器延时2-3秒后退磁结束。
五、 安装方法

电磁吸盘

本控制器四芯插座:插头两色(红色)引线为主机控制线,串接于主机控制部分的公共线上,插头两色(绿色)为输入380V电源线。
本控制器三芯插座:插头两色(绿色)接通电磁吸盘两端,插头(红色)为接地线。
