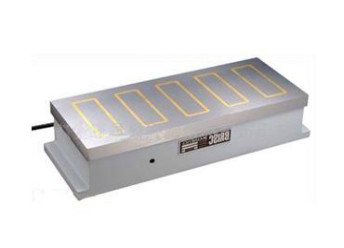

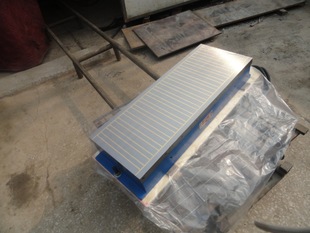

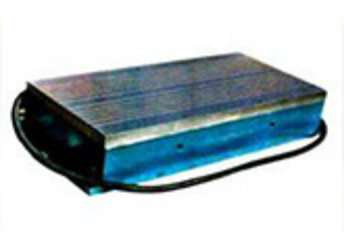

强力电磁吸盘
型号: X91
类型: 铣刨用强力电磁吸盘
长度: 800mm
宽度: 1600mm
高度: 140mm
重量: 910kg
    强力电磁吸盘是电磁吸盘的一种,因其制作工艺比较复杂,吸力强大,可以用在铣床刨床上,顾名强力电磁吸盘或强力电磁吸盘。
性能:强力电磁吸盘和各种铣床、刨床配套使用。它吸力强,使用安全可靠,对机械不宜装夹的工件定位非常方便。其中X91F系列产品能防止铣刨刀具磁化,提高加工精度。吸力≥160N/CM2。对于需要使用强吸力的磨床加工工件时,强力电磁吸盘也可配套使用。
使用:在使用方式上,基本需要和电磁吸盘控制器配套使用.
强力电磁吸盘由底壳,铁芯,线圈,面板,接线盒组成.其制作工艺如下:
1.选择合适的材料进行焊接或者铸造底壳。
2.把铁芯按照不同吸盘的种类安装在底壳上。
3.缠绕相应匝数和技术参数的线圈,烘干后套在铁芯上。
4,底壳内部浇注沥青或者其他防水材料。
5,制作面板,与底壳部分安装在一起。
强力电磁吸盘按照不同分类可分为普通吸力吸盘和强力吸盘.普通吸力吸盘吸力10-12公斤每平方厘米,强力电磁吸盘不低于15公斤每平方厘米.按照用途可分为磨床用电磁吸盘,铣床刨床用电磁吸盘,磨刀机电磁吸盘等.
用途和特性:
    强力电磁吸盘系平面磨床或铣床的磁力工作台,用以吸附各类导磁工件,实现工件的定位和磨削加工。该系列吸盘吸力均匀,定位可靠,操作方便,可直接安装在平面磨床或铣床上使用,是一种理想的磁力夹具。
使用说明:
    强力电磁吸盘两侧有吊装螺孔,在安装时拧入T形螺钉即可吊装,用T形块和螺钉固定在工作台上,接通机床上的直流电源和地线,然后将吸盘上平面精磨一次,以保证上平面对底面的平行度。
在吸附工件时,只要搭接相邻的两个磁极,即可获得足够的定位吸力,即可进行磨削加工。
通过机床按钮,可实现工件的通磁和退磁。
维护保养和安全须知:
吸盘不得严重磕碰,以免破坏精度,在闲置时,应擦净,涂防锈油。
吸盘外壳应接地,以免漏电伤人
电磁吸盘执行标准 :JB/T 10577-2006 电磁吸盘。

铣刨用强力电磁吸盘 主要规格尺寸

型号 主要尺寸mm 整流控制器 额定电压 额定功率 净重 包装箱外尺寸
长L 宽W 高H
X91 200*400 400 200 165 225 110 157 86 75*32*23
X91 230*635 635 230 155 255 110 220 128 83*38*27
X91 240*630 630 240 160 255 110 220 120 83*32*27
X91 300*800F 800 300 132 350 110 350 206 108*40*18.5
X91 300*1000F 1000 300 135 500 110 440 230 135*50*18.5
X91 400*800F 800 400 135 500 110 440 250 110*50*18.5
X91 400*1000F 1000 400 135 500 110 500 310 135*47*18.5
X91 500*1000 1000 500 124 800 110 600 376 130*60*18.5
X91 600*1000 1000 600 126 800 110 600 420 130*70*18.5
X91 600*1200 1200 600 140 1000 110 720 450 135*68*16
X91 600*1500 1500 600 140 1500 110 1030 560 175*70*15
X91 800*1500 1500 800 150 1000 110 860 720 167*85*15
X91 800*1600 1600 800 140 1000 110 760 910 182*86*15
X91 800*1800 1800 800 140 1000 110 880 1220 210*90*20
 X91 1000*1000  1000 1000   135 1500 110  1050  750  118*106*14.5
X91 1000*2000 2000 1000 150 2000 110 1520 1400 220*106*16
X91 1100*1200 1200 1100 140 1500 110 1210 860 140*110*15.5
X91 220*1740 1740 220 110 5000 110 400 310 12*30*12
