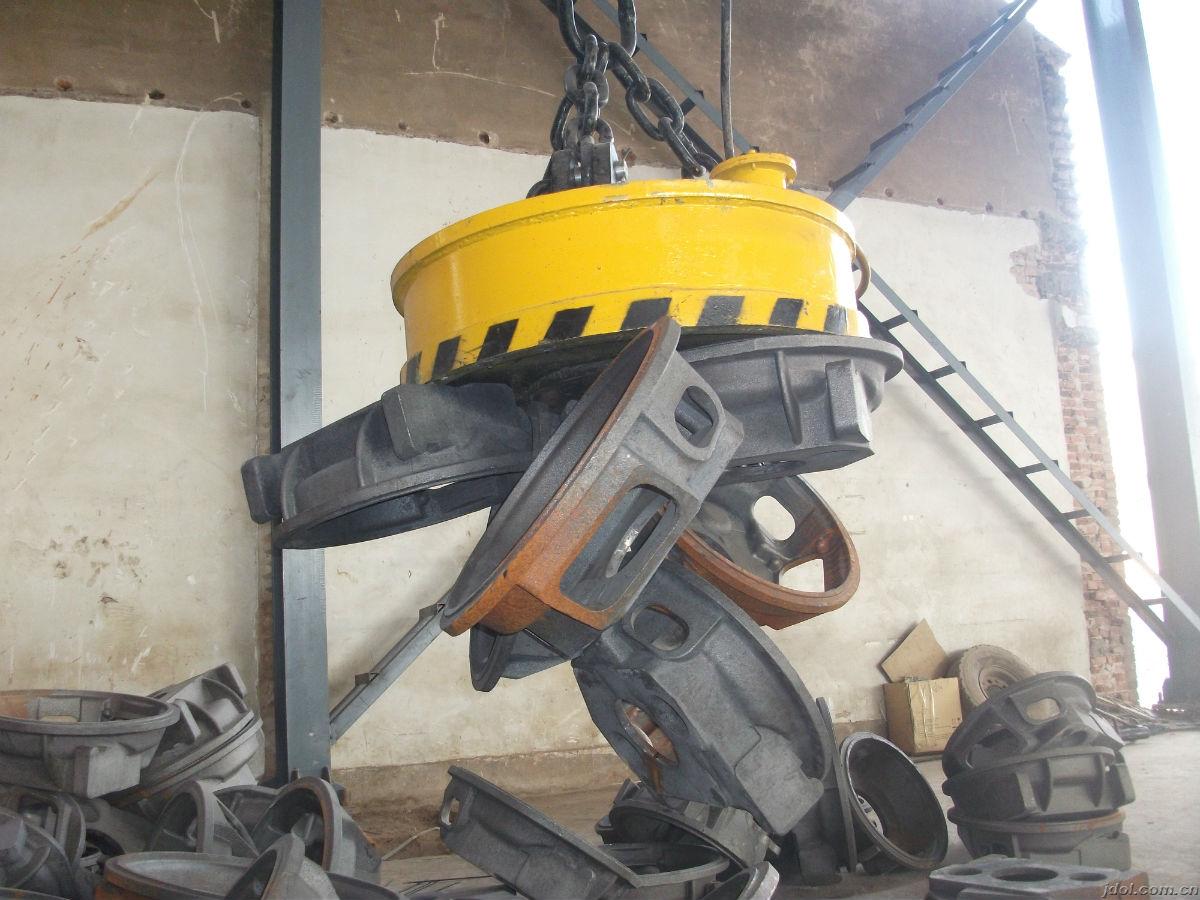

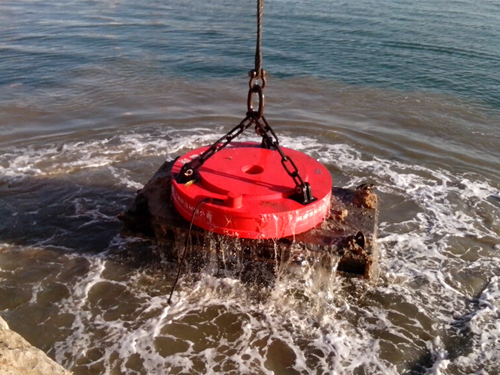

起重电磁吸盘
型号: MW5-165L/2
类型: 高频型起重电磁吸盘
长度: mm
宽度: 1650mm
高度: 370mm
重量: 3840kg
1、采用特殊的磁路设计,气隙磁密大。线圈采用铝线,线圈保护板采用耐磨性能好、抗冲击性能强的扎制高锰钢板。自重轻、能耗低、起重量大,使用寿命长。
2、绝缘结构合理。绝缘处理采用真空干燥、真空灌胶,提高了线圈的电气性能和机械性能。绝缘材料的耐热等级可达特种C级。
3、通常采用定电压控制方式,若改用强励磁控制方式,可进一步提高起重能力。
4、结构简单、安全可靠,适用于各类起重设备。
5、配套电控装置可根据用户的行车等参数配备使用无线遥控装置,实现远程无线遥控控制。



                                               常温型MW5系列吊运废钢用起重电磁吸盘
型号Modc 电流(A)
Elcctric current
冷态功率
(KW)
Cold-statc power
超重能力(Kg) (冷态/热态)
lifting capacity (cold/hot statc)
质量(kg)Mass 外形尺寸(mm) Overall dimension
钢球 steel ball 钢锭 steel ingot 切屑 steel scrap A B C D E
MW 5-70L/1 15 3.3 2500 380/200 120/100 490 700 800 160 90 30
MW 5-80L/1 18 3.96 3000 480/250 150/130 620 800 800 160 90 30
MW 5-90L/1 26.6 5.9 4500 650/400 250/200 800 900 1090 200 125 40
MW 5-110L/1 35 7.7 6500 1000/800 450/400 1350 1100 1140 220 150 45
MW 5-120L/1 45.5 10 7500 1300/1000 600/500 1700 1200 1100 220 150 45
MW 5-130L/1 54 12 8500 1400/1100 700/600 2010 1300 1240 250 175 50
MW 5-150L/1 71.2 15.6 11000 1900/1500 1100/900 2830 1500 1250 350 210 60
MW 5-165L/1 75 16.5 12500 2300/1800 1300/1100 3200 1650 1590 370 230 75
MW 5-180L/1 102 22.5 14500 2750/2100 1600/1350 4230 1800 1490 370 230 75
MW 5-210L/1 129 28.4 21000 3500/2800 2200/1850 7000 2100 1860 400 250 80
MW 5-240L/1 154 33.9 28000 4800/3800 2850/2250 9000 2400 2020 150 280 90

高频型MW5系列吊运废钢用起重电磁吸盘
型号Modc 电流(A)
Elcctric current
冷态功率
(KW)
Cold-statc power
超重能力(Kg) (冷态/热态)
lifting capacity (cold/hot statc)
质量(kg)Mass 外形尺寸(mm) Overall dimension
钢球 steel ball 钢锭 steel ingot 切屑 steel scrap A B C D E
MW 5-110L/1-75 26.7 6.1 6500 1050/800 450/400 1500 1100 1270 220 150 45
MW 5-120L/1-75 33.6 7.4 7500 1300/1000 600/500 1850 1200 1220 220 150 45
MW 5-130L/1-75 40.7 9 8500 1450/1100 700/600 2280 1300 1290 250 170 50
MW 5-150L/1-75 51.4 11.3 11000 1980/1500 1100/900 3180 1500 1360 350 210 60
MW 5-165L/1-75 55.6 12.2 12500 2300/1800 1300/1100 3840 1650 1670 370 230 75
MW 5-180L/1-75 73.9 12 14500 2850/2200 1650/1400 4690 1800 1600 370 230 75
MW 5-210L/1-75 98.5 16.3 21000 3580/2800 2300/1900 7500 2100 1900 400 250 80
MW 5-240L/1-75 117.6 21.7 26000 4850/3900 2950/2350 9800 2400 2100 450 280 90

高温型MW5系列吊运废钢用起重电磁吸盘
型号Modc 电流(A)
Elcctric current
冷态功率
(KW)
Cold-statc power
超重能力(Kg) (冷态/热态)
lifting capacity (cold/hot statc)
质量(kg)Mass 外形尺寸(mm) Overall dimension
钢球 steel ball 钢锭 steel ingot 切屑 steel scrap A B C D E
MW 5-70L/2 12.77 2.8 2500 380/200 120/100 520 700 820 160 90 30
MW 5-80L/2 16.1 3.54 3000 480/250 150/130 650 800 820 160 90 30
MW 5-90L/2 20.5 4.5 4500 600/400 250/200 900 900 1100 200 120 40
MW 5-110L/2 27.5 6 6500 1000/800 450/400 1500 1100 1350 220 150 45
MW 5-120L/2 33.6 7.4 7500 1300/1100 600/500 1800 1200 1280 220 150 45
MW 5-130L/2 40.6 8.9 8500 1400/1100 700/600 2100 1300 1280 250 175 50
MW 5-150L/2 51.4 11.3 11000 1900/1500 1100/900 3200 1500 1620 350 210 60
MW 5-165L/2 60.6 13.3 12500 2300/1800 1300/1100 3500 1650 1630 370 230 75
MW 5-180L/2 95 20.9 14500 2750/2100 1600/1350 4500 1800 1510 370 230 75
MW 5-210L/2 104 22.9 21000 3500/2800 2200/1850 7500 2100 1910 400 250 80
MW 5-240L/2 118.6 26 26000 2850/2250 2850/2250 9700 2400 2080 450 280 90



注意:高频型电磁吸盘可采用强励磁控制方式(起吊时DC-290V,运行时DC-220V)能进一步提高起重能力。对于大型起重电磁铁可采用过励磁控制方式(DC-350V/DC-290V/DC-220V)加快电流上升速度,发挥更强的起吊能力。
