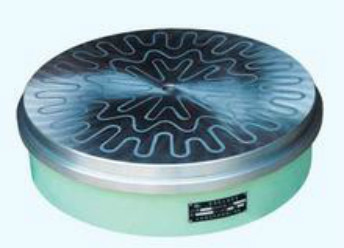

圆形电磁吸盘
型号: X21 780
类型: 圆形电磁吸盘
长度: 780mm
宽度: mm
高度: 200mm
重量: 500kg



产品名称:X21圆形电磁吸盘
产品编号:679256
产品用途,产品特点,使用注意事项,选型注意事项:
产品用途:
    圆形电磁盘是各种圆台式平面磨床的主要部件,用以吸持异磁材料进行磨削加工。
产品特点:
1 磁盘磁极为径向辐射状,磁力强大,最大吸力可达15-18 Kg/c㎡,而且大小可调,适用于多种精度要求的加工。
2同一直径圆周的各点磁力均匀,专业适合环型工件的精密加工,保证工件圆周各点的精度值统一。
3工作台面均布径向T型槽,可安装导磁块,工件放置于导磁块上方,一次装夹即完成工件上平面,外圆面,内环面及各沟槽,滚道,倒角的完全加工,绝对高效。
4 磁盘台面为整体式结构,强度高,密封性能好,正常使用无需维护,使用寿命长。
使用注意事项:
1通过机床按钮,可实现工件的通磁和退磁。
2吸盘不得严重磕碰,以免破坏精度,在闲置时,应擦净,涂防锈油。
3吸盘外壳应接地,以免漏电伤人。
产品选型注意事项:
    每种规格对应的加工工件是不同的。如果您不会按照您的工件的来选择吸盘,请联系临清智嘉机械制造有限公司给您提供您加工工件相符合的圆形电磁吸盘.
产品规格技术参数介绍:
型号Model 主要尺寸mm Dimensions 额定电压 (V) 额定功率 (W) 净重 (kg) 包装箱外形尺寸cm)
直径Dia 高H
X21 2250 2250 240 110 2750 6600 256×260×60
X21 2000 2000 240 110 2750 5600 230×235×60
X21 1800 1805 245 110 2000 5000 205×200×60
X21 1600 1600 245 110 2000 3700 183×188×60
X21 1250 1290 190 110 1320 2000 151×161×48
X21 1000 1036 156 110 510 1250 115×120×44
X21 1000* 1010 220 110 870 650 122×127×48
X21 800 Ⅰ 820 190 110 550 600 100×105×42
X21 800 Ⅱ 800 180 110 270 600 94×95×54
X21 780 180 200 110 440 500 90×95×43
X21 780B 180 180 110 440 500 90×95×43
X21 630F 630 133 110 130 280 80×85×35
X21 500 500 107 110 200 136 70×75×30
X21 400 400 105 110 92 90 62×67×24
X21 320 320 105 110 90 40 44×48×28
X21 310 310 97 24 72 38 43×47×27
表格中的数据仅作参考,可以按照客户提供的参数定做圆形电磁吸盘
