| 强力圆形电磁吸盘 | |
|---|---|
| 型号： | X21 |
| 类型： | 强力圆形电磁吸盘 |
| 长度： | 2250mm |
| 宽度： | mm |
| 高度： | 240mm |
| 重量： | 6600kg |

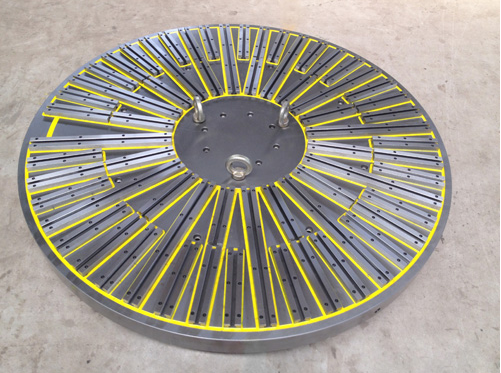

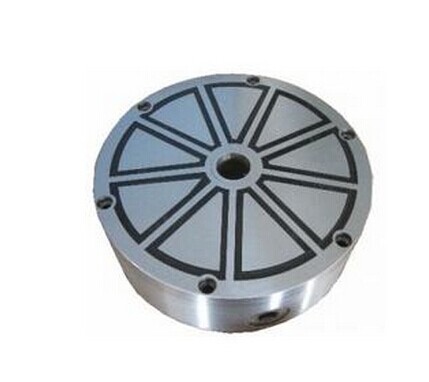

圆形电磁吸盘,是圆台平面磨床的主要部件,用以吸持导磁性材料进行磨削加工,吸力为80至120牛顿/平方厘米。 普通型圆形电磁吸盘,梅花形状圆形电磁吸盘,放射形圆形电磁吸盘. 新型强力辐射极圆磁盘:我国是轴承生产大国，轴承内外环各面的精密磨削，对其整体精度和使用寿命尤为关键。结合该产品特点和市场需求，研制开发了强力辐射状磁极的圆形电磁吸盘，特别适用于轴承行业的效率、精密加工，
1 磁盘磁极为径向辐射状，磁力强大，大吸力可达15-18 Kg/c㎡，而且大小可调，适用于多种精度要求的加工；
2 同一直径圆周的各点磁力均匀，专业适合环型工件的精密加工，保证工件圆周各点的精度值统一；
3 工作台面均布径向T型槽，可安装导磁块，工件放置于导磁块上方，一次装夹即完成工件上平面，外圆面，内环面及各沟槽，滚道，倒角的全加工，效率；
4 磁盘台面为整体式结构，强度高，密封性能好，正常使用无需维护，使用寿命长。
|
型号Model |
主要尺寸mm Dimensions |
额定电压 (V) |
额定功率 (W) |
净重 (kg) |
包装箱外形尺寸cm) |
|
|
直径Dia |
高H |
|||||
|
X21 2250 |
2250 |
240 |
110 |
2750 |
6600 |
256×260×60 |
|
X21 2000 |
2000 |
240 |
110 |
2750 |
5600 |
230×235×60 |
|
X21 1800 |
1805 |
245 |
110 |
2000 |
5000 |
205×200×60 |
|
X21 1600 |
1600 |
245 |
110 |
2000 |
3700 |
183×188×60 |
|
X21 1250 |
1290 |
190 |
110 |
1320 |
2000 |
151×161×48 |
|
X21 1000 |
1036 |
156 |
110 |
510 |
1250 |
115×120×44 |
|
X21 1000＊ |
1010 |
220 |
110 |
870 |
650 |
122×127×48 |
|
X21 800 Ⅰ |
820 |
190 |
110 |
550 |
600 |
100×105×42 |
|
X21 800 Ⅱ |
800 |
180 |
110 |
270 |
600 |
94×95×54 |
|
X21 780 |
180 |
200 |
110 |
440 |
500 |
90×95×43 |
|
X21 780B |
180 |
180 |
110 |
440 |
500 |
90×95×43 |
|
X21 630F |
630 |
133 |
110 |
130 |
280 |
80×85×35 |
|
X21 500 |
500 |
107 |
110 |
200 |
136 |
70×75×30 |
|
X21 400 |
400 |
105 |
110 |
92 |
90 |
62×67×24 |
|
X21 320 |
320 |
105 |
110 |
90 |
40 |
44×48×28 |
|
X21 310 |
310 |
97 |
24 |
72 |
38 |
43×47×27 |
可以定做各种型号的圆形磁盘。
